一、JGH-206 聚广恒走刀式PCB分板机注意事项:

*使用本机前,请详细阅读本说明书,它将能使您的机器安全顺畅地运转。
*任何情况下,切不可将刀片周围的防护板去掉,以免造成危险。
*本机仅为分开经V-CUT的线路板而设计,请勿用于其他用途。
*操作本机时,不应穿着过于宽松衣服,长头发应扎好,避免被机器卷入。

二、JGH-206 聚广恒走刀式PCB分板机各部分名称:




6、上刀片7、上刀片挡板8、上刀片高度调整旋钮9、上刀片座10、下刀片11、外托盘12、下刀片挡板13、侧板14、手动旋钮螺丝15、上刀片高度限位片

三、JGH-206 聚广恒走刀式PCB分板机技术指示:
分板长度:不限制
分板厚度:0.2-5.0mm
送板速度:300-500mm/秒  刀片材料:SKD61高速钢
工作温度:10-35℃   存储温度:-20-50℃
电源:230V/110V,50HZ/60HZ,40W
JGH-206外形尺寸:600mm*395mm*425mm
JGH-206重量: 37KG

四、JGH-206 聚广恒走刀式PCB分板机安放和使用前的准备工作:
1、检查包装箱内的物件,包括以下几部分:主机、说明书、电源线、脚踏开关、调整用六角扳手。
2、取下机器包装袋,将机器放置于平整结实的工作台上,擦去机器刀片上的防锈油脂。
3、为防止静电对线路板上的零件造成损害,应将机器可靠接地,如电源插座内的地线可靠有效,则当机器通电时已可靠接地。
4、将外托盘(11)用两粒托盘固定螺丝固定在机器上,根据线路板上的零件的高度,将托盘调整到合适的高度,并手动锁定托盘下旋钮螺丝。
5、将脚踏开关插头插入机器背后相应的插座,确认电源电压正确后即可通电开机。

五、JGH-206 聚广恒走刀式PCB分板机调整:
1、确认线路板上的零件不会和机体及刀片相碰,机器上相关尺寸见图1线路板上零件高度不应超出范围。如果线路板上的零件碰到刀片,可联系我公司对刀片作特殊加工,以避免切到零件。
2、根据线路板厚度可通过上刀片高度调整旋钮调节上刀片的高度。



六、JGH-206 聚广恒走刀式PCB分板机日常维护:
机器使用过程中的维护工作相当简单,只需保持机器本身清洁,并定期对上下刀片、上下挡板涂抹防锈油即可。应当指定专人负责操作和维护,为保证机器精度,请勿在温度过高或过低的地方使用或保存。(参看第三节)

七、JGH-206 聚广恒走刀式PCB分板机刀片更换:
机器经过长期使用后,如果上刀片损坏,松开调整旋钮固定螺丝(16),即可拆下损坏的旧上刀片;如果下刀片损坏,取掉内托盘(13),松开下刀片上的四粒螺丝,即可拆下损坏的旧下刀片。

A、JGH-206 聚广恒走刀式PCB分板机操作说明:
1、接上电源,启动开关。
2、调整上、下刀之间的间隙,一般在0.1-0.2mm之间,上定位刀和下切刀之间的间隙一般为PC板厚度。
3、上、下切刀必须在同一平面内,误差不能超过0.1mm。
4、偏心距离调整方法。
5、工作平台可上、下调节。
6、设置切刀行程和速度,设置方法如上述调整方法。
7、踩动脚踏开关,试运行几次,如无异常则可正式工作。

B、JGH-206 聚广恒走刀式PCB分板机基本保养:
1、工作完成后,请关掉电源,清除废屑。
2、随时注意对上下切刀的保护。
3、长时间不工作时,请卸下上、下切刀,并涂机油加以保护,使用前请擦去即可。
4、注意检查各螺丝的紧固情况。

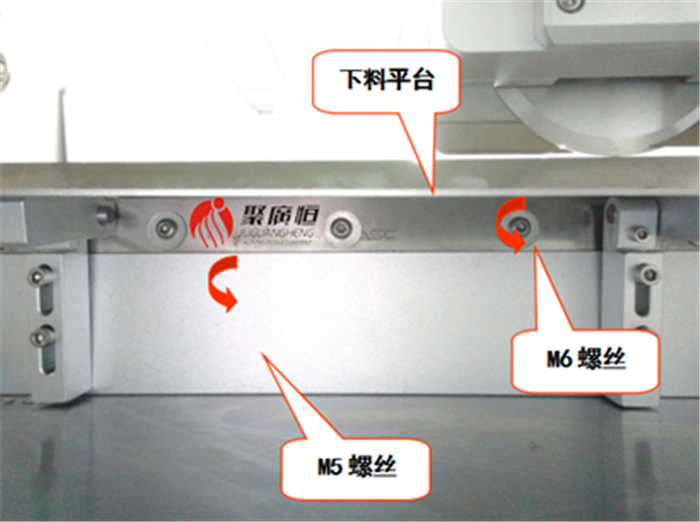

JGH-206 聚广恒走刀式PCB分板机直刀拆卸步骤:

1、将下料平台下方四颗M5螺丝用4MM的六角扳手逆时针拆卸下来,然后将下料平台移开;



2、然后将直刀上面5颗M6螺丝用4MM的六角扳手逆时针松开,即可拆卸下直刀。



JGH-206 聚广恒走刀式PCB分板机圆刀拆卸步骤:
1、逆时针松开如图所示的四颗黑色螺丝将护刀拆卸下来;



2、用5MM的六角扳手固定主轴中心的M6螺丝,然后用4MM的六角扳手逆时针方向依次将四颗M5的螺丝拆卸下来;




3、将黑色的圆形固定块取出来,即可拆卸上圆刀。



JGH-206 聚广恒走刀式PCB分板机速度调节说明:
一般情况下,出厂的机器已调好速度,按脚踏开关就可切板。若要调整分割速度,请按以下步骤进行:



1、按下速度调节按钮,屏幕上电机速度一栏白色数字变成蓝色后进行下一步。

2、速度旋钮旋转调节电机速度对应的是走刀速度,值在70范围内。

3、速度调节按钮再次按下蓝色数字变成白色数字确认保存。
