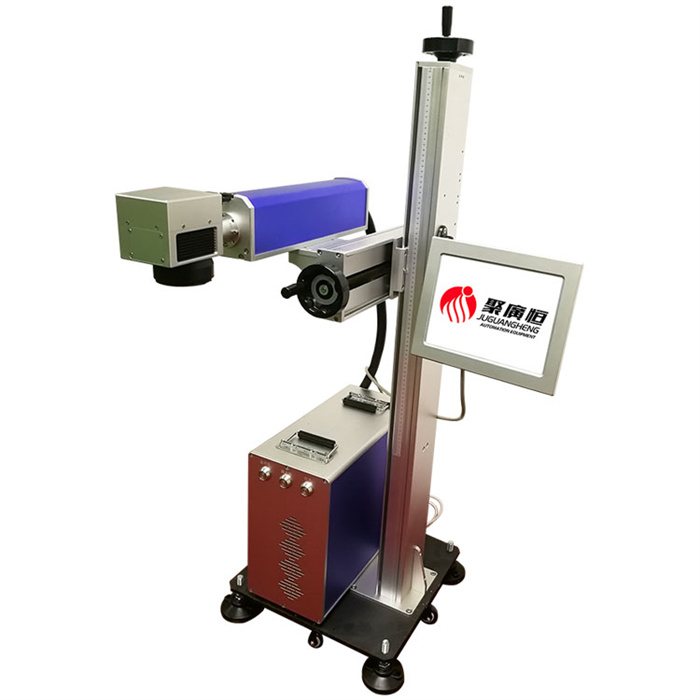

控制激光打标过程中的热传递路径，核心是通过优化热量产生的空间分布、引导热量的扩散方向、加速目标区域热量消散，减少热量向非标记区域（如基材内部、精密结构）的无序传递，从而降低热影响区（HAZ）、避免材料变形或性能损伤。具体可从以下几个维度实现：

一、通过激光参数优化：从 “热源源头” 控制热量产生与分布

激光是热的 “源头”，其能量输出的时空特性直接决定热量的初始分布 —— 通过调整参数让热量集中在标记区域，减少向周围的 “无效传递”，是控制热传递路径的基础。

1. 脉冲参数：缩短热量 “扩散时间窗口”

激光打标（尤其是金属、陶瓷等硬材料）多采用脉冲激光，脉冲的宽度、频率、峰值功率直接影响热量的 “作用时长” 和 “瞬时强度”，进而控制热传导的 “时间窗口”：

缩短脉冲宽度（脉宽）：
脉冲宽度是激光单次作用于材料的时间（如纳秒级 10⁻⁹s、皮秒级 10⁻¹²s）。短脉宽激光（如皮秒、飞秒）能在极短时间内将能量注入材料表面（标记区域），此时热量还未通过热传导扩散到周围基材（热传导的时间尺度通常是微秒级以上），就已完成标记（如烧蚀、相变）。
例：纳秒激光打标不锈钢时，脉宽 100ns 可能导致热量向表面下 5μm 扩散；而皮秒激光（脉宽 10ps）的热量扩散深度可控制在 1μm 以内，热传递路径被严格限制在标记表层。
优化脉冲频率（重复频率）：
频率需与扫描速度匹配，避免 “热量叠加”。若频率过高（如超过 1MHz）且扫描速度慢，相邻脉冲的热量会在同一区域累积，导致热量向周围扩散路径变长（如从标记点向四周形成 “热晕”）；若频率过低，需提高单脉冲能量才能保证标记清晰度，反而可能因单次能量过高导致局部过热。
经验原则：对薄材或精密件（如 PCB 板、电子陶瓷），优先选择 “高频率 + 低单脉冲能量”（如 500kHz+0.1mJ），让热量分散在多个脉冲中，避免单点热量集中；对厚材（如厚钢板），可适当降低频率（如 100kHz），保证能量穿透的同时控制脉冲间隔，减少热叠加。
提升峰值功率（降低平均功率）：
峰值功率 = 单脉冲能量 / 脉宽，在单脉冲能量不变时，缩短脉宽可提升峰值功率。高峰值功率能快速击穿材料表面（如金属氧化层），让能量集中作用于标记区；而降低平均功率（减少单位时间内的总能量输入）可避免整体热积累，限制热量向基材深层传递。

2. 光斑与能量分布：限制热量 “初始作用范围”

激光光斑的大小、形状、能量分布决定热量在材料表面的 “初始覆盖范围”—— 让能量仅集中在需要标记的区域，可从源头切断向非标记区的热传递路径：

缩小光斑尺寸：
光斑越小（如通过聚焦镜将光斑直径从 100μm 缩小至 30μm），能量密度越高（相同功率下，能量密度与光斑面积成反比），可实现 “局部微区加热”，热量仅在光斑覆盖的小区域内产生，减少向周围的扩散（如打标精密电子元件的引脚时，小光斑可避免热量传到芯片本体）。
选择 “平顶光束” 而非 “高斯光束”：
高斯光束的能量分布是 “中心强、边缘弱”，中心区域易因能量过高产生过热，热量会向边缘 “梯度扩散”；而平顶光束（通过光束整形器实现）能量分布均匀，标记区域内各点热量一致，避免局部高温导致的 “热失控扩散”（如塑料打标时，平顶光束可减少因中心过热导致的材料碳化蔓延）。
局部能量聚焦（动态光斑调整）：
通过振镜或动态聚焦系统，仅在 “需标记的图案区域” 输出激光（如打标文字时，激光仅作用于文字笔画，不照射空白区域），避免激光能量无差别作用于材料表面 —— 空白区域无热量产生，自然切断了向这些区域的热传递路径。

二、通过辅助冷却手段：主动 “引导热量” 向目标方向消散

即使热量已产生，也可通过外部冷却手段 “强制改变热传递方向”—— 让热量优先向冷却介质（而非基材内部）传递，减少热量在材料中的滞留与扩散。

1. 局部接触式冷却：直接 “导出” 标记区热量

通过冷却介质与材料表面 / 背面接触，构建 “高导热路径”，让标记区产生的热量快速通过冷却介质散去（而非向材料内部传导）：

背面水冷 / 风冷：
对薄板材料（如不锈钢箔、铜片）或需保护表面的零件，可在材料背面贴合水冷板（如铜制水冷块，内部通循环冷水）或风冷嘴（吹低温气流）。标记时，表面产生的热量通过热传导向背面传递，被水冷 / 风冷系统快速带走（水冷效率更高，适用于高功率打标；风冷更灵活，适用于精密小件）。
例：打标 0.1mm 厚的钛合金箔时，背面贴水冷板可将热影响区从 50μm 缩小至 20μm，避免箔材因热变形卷曲。
局部液氮 / 干冰冷却：
对热敏感材料（如塑料、橡胶、复合材料），可在标记区域附近（距标记点 1-2mm）用微型喷嘴喷射液氮雾（-196℃）或干冰颗粒，通过低温介质 “吸收” 热量。标记时，热量会优先向低温区域（冷却喷嘴方向）传递，减少向材料其他区域的扩散（需控制冷却强度，避免材料因骤冷脆裂）。

2. 非接触式定向散热：通过气流 / 介质引导对流散热

利用气体流动或导热介质，引导热量通过 “对流” 而非 “传导” 消散，减少热量向基材内部的传递：

定向压缩气流（惰性气体优先）：
在标记区域上方安装定向气嘴（角度与激光束成 30°-45°），吹送压缩空气（或氮气、氩气）。气流一方面可吹散打标产生的烟雾（避免烟雾吸收激光导致二次加热），另一方面通过对流带走表面热量 —— 热量随气流快速离开材料表面，而非向内部传导。
注意：对易氧化材料（如铜、铝），优先用氮气（惰性气体），避免气流导致材料表面氧化；气流速度需适中（0.5-2m/s），过快可能干扰激光光路，过慢则散热不足。
涂覆临时导热介质：
在标记区域周围涂覆高导热材料（如导热硅脂、石墨烯导热膜），形成 “导热通道”。打标时，标记区的热量会通过导热介质快速向周围（而非基材深层）扩散，降低局部温度（适用于厚材，如模具钢打标）。

三、通过扫描路径与工艺设计：“分散热量” 避免集中传递

扫描路径决定激光作用的 “时序与位置”—— 通过合理设计路径，让热量分散产生、避免在同一区域持续累积，从而控制热传递的 “集中方向”。

1. 间隔扫描：避免 “连续加热” 导致热量单向传递

传统的 “逐行扫描”（如从左到右、从上到下连续扫描）会让激光在同一区域连续作用，热量沿扫描方向单向累积并深层传递；而间隔扫描（如 “跳点扫描”“分层扫描”）可分散热量：

跳点扫描：对离散图案（如二维码、点阵），不按顺序扫描，而是随机或间隔选择标记点（如先扫描奇数行点，再扫描偶数行点），让每个点的热量有时间通过冷却消散，避免相邻点热量叠加向中间区域传递。
分层扫描：对大面积图案（如 LOGO），将图案分为多层（如 3-5 层），先扫描第一层的部分区域，再扫描第二层的对应区域，每层扫描间隔 0.1-0.5s，让热量在层间扩散前被分散，避免热量沿 “厚度方向” 向基材深层传递。

2. “边缘优先” 扫描：控制热量向 “非关键区域” 扩散

对有精密结构的零件（如电子元件的标记区靠近引脚），可采用 “边缘优先” 扫描：先扫描标记区域的边缘（远离精密结构的一侧），让热量先向非关键区域（如零件的边缘）传递，再扫描中心区域。
例：在 PCB 板的芯片焊盘附近打标时，先扫描远离焊盘的标记边缘，热量向 PCB 板的非焊盘区域扩散；再扫描靠近焊盘的区域，此时因边缘已 “分担” 部分热量，向焊盘传递的热量大幅减少，避免焊盘因过热脱焊。

3. 低功率 “预扫描”：构建 “热缓冲层”

对厚材或高导热材料（如铜、铝），可先以低功率激光（正式打标功率的 30%-50%）沿标记区域边缘扫描 1-2 次，形成 “热缓冲层”：预扫描会让边缘区域轻微升温，形成 “温度梯度”（边缘温度略高于中心）。正式打标时，中心区域产生的热量会优先向已升温的边缘缓冲层传递（而非向基材内部），通过缓冲层的散热（如结合外部冷却）减少深层热传递。

四、通过材料局部调控：“优化材料自身的导热特性”

材料的导热系数决定热量在其内部的传递速度 —— 通过局部调控标记区或周边的导热特性，可引导热量沿 “预设路径” 扩散（如向高导热区传递、在低导热区被阻挡）。

1. 局部涂覆 “低导热涂层”：阻挡热量向关键区域传递

在标记区域与精密结构之间（如标记区靠近零件的轴承位），涂覆低导热涂层（如陶瓷涂层、有机隔热胶），其导热系数通常＜0.1W/(m・K)（远低于金属的 100-400W/(m・K)）。打标时，热量会被低导热涂层 “阻挡”，无法向精密结构传递，仅在标记区和涂层外侧扩散（涂层外侧可结合冷却进一步散热）。

2. 局部形成 “高导热通道”：引导热量向安全区扩散

在标记区域附近（非关键区域），通过预处理（如激光微刻槽、嵌入铜丝）形成高导热通道：

激光微刻槽：用低能量激光在标记区旁刻出微小沟槽（深度 50-100μm，宽度 100μm），沟槽内填充导热膏（导热系数＞10W/(m・K)），热量会沿沟槽内的导热膏快速向零件边缘传递；
嵌入铜丝：对厚材（如模具钢），可在标记区附近钻孔嵌入细铜丝（铜导热系数高），铜丝一端延伸至零件外部（可连接冷却块），热量通过铜丝导出至外部，减少在材料内部的扩散。
