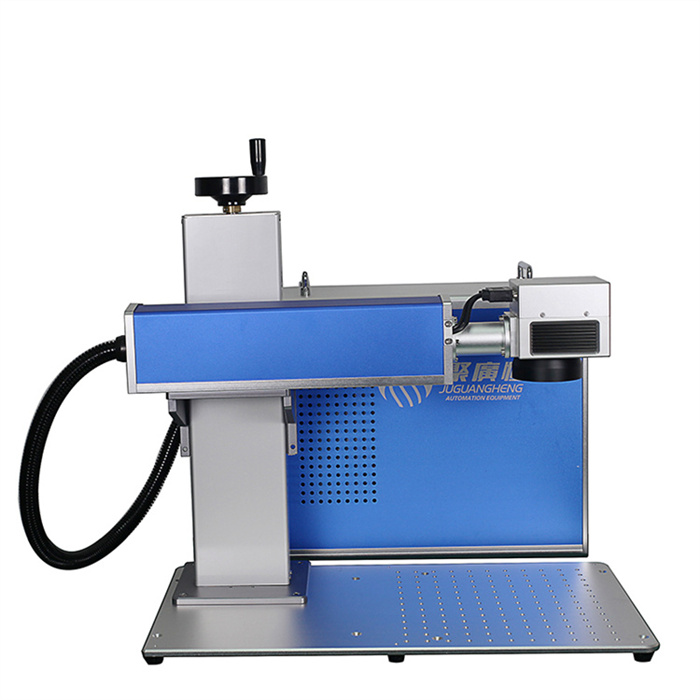

视觉激光打标机打标颜色不均匀,通常与视觉定位精度、激光参数一致性、材料状态、设备硬件稳定性四大因素相关,需结合视觉系统特性针对性排查,具体解决方案如下:
一、排查视觉定位与打标路径的一致性
视觉系统的定位偏差会导致激光在工件不同区域的作用位置、角度偏移,间接引发颜色不均(如部分区域激光能量叠加、部分区域能量不足)。
-
检查视觉定位重复性
- 连续放置同一工件 5-10 次,观察视觉软件中定位点的 X/Y 坐标偏差(正常应≤0.02mm)。若偏差过大(>0.05mm),需重新进行 “视觉 - 打标坐标校准”(用标定板执行九点标定,确保视觉识别的特征点与打标振镜坐标完全对应)。
- 若工件存在轻微变形(如塑料件翘曲),在视觉软件中开启 “柔性匹配” 功能,允许一定范围的形状偏差补偿,避免因定位僵化导致局部打标偏移。
-
确认打标路径与工件表面的垂直度
- 视觉定位后,若激光头与工件表面不垂直(如工件放置倾斜、激光头安装偏移),会导致不同区域的光斑大小不一(倾斜处光斑变大,能量密度降低)。
- 解决方案:用水平仪校准工作台,调整激光头固定架确保其与工作台垂直;若工件本身是曲面,需启用 “3D 视觉定位”(部分高端设备支持),或降低打标速度,让激光头自适应曲面高度。
二、优化激光参数的均匀性与材料适配性
激光能量分布不均或参数与材料特性不匹配,是颜色不均的核心原因,需从参数组合和材料预处理入手。
-
调整激光功率、速度的动态一致性
- 若打标区域存在 “深浅交替” 的条纹(如网格状不均),可能是振镜扫描速度波动或激光功率输出不稳定导致。
- 解决:在打标软件中开启 “功率动态补偿”(部分设备支持),对振镜不同扫描方向的功率进行微调;降低打标速度(如从 500mm/s 降至 300mm/s),减少速度波动对能量输出的影响。
- 针对材料表面反射率差异(如金属表面局部氧化、塑料表面色差),采用 “分区参数” 设置:在视觉软件中框选颜色差异区域,为不同区域单独设置功率(差异区域功率提高 5%-10%),通过视觉定位自动匹配对应参数。
- 若打标区域存在 “深浅交替” 的条纹(如网格状不均),可能是振镜扫描速度波动或激光功率输出不稳定导致。
-
优化频率与填充参数,减少能量叠加
- 频率过低(<30kHz)会导致光斑间距过大,填充密度不足时易出现 “漏光” 区域,颜色偏浅;频率过高(>200kHz)可能导致局部能量累积,颜色偏深。
- 解决:根据材料类型选择中高频率(金属 50-100kHz,塑料 80-150kHz),填充间距设为 0.01-0.02mm(确保光斑重叠率≥50%),使能量分布更均匀。
- 对于大面积填充图形,勾选 “交叉填充” 模式(横竖交替填充),避免单向填充导致的方向性色差。
- 频率过低(<30kHz)会导致光斑间距过大,填充密度不足时易出现 “漏光” 区域,颜色偏浅;频率过高(>200kHz)可能导致局部能量累积,颜色偏深。
-
预处理材料表面,减少吸收差异
- 材料表面油污、氧化层、纹理不均会导致激光吸收不一致(如金属锈迹处吸收强,颜色深;光滑处反射强,颜色浅)。
- 解决:打标前用酒精擦拭表面去除油污,金属件可预先打磨抛光(降低表面粗糙度),塑料件避免使用添加不同色母的批次混合打标。
- 材料表面油污、氧化层、纹理不均会导致激光吸收不一致(如金属锈迹处吸收强,颜色深;光滑处反射强,颜色浅)。
三、检查设备硬件与环境稳定性
硬件故障或环境干扰会直接影响激光输出的稳定性,导致颜色不均。
-
排查激光光路与聚焦系统
- 聚焦镜脏污、光路偏移会导致激光光斑能量分布不均(中心强边缘弱),打标时中心颜色深、边缘浅。
- 解决:清洁聚焦镜和振镜镜片(用无水乙醇 + 镜头纸),重新校准光路(确保激光束沿光路中心传输,光斑在打标范围内能量均匀);若聚焦镜有划痕,及时更换(划痕会导致激光散射)。
- 聚焦高度不一致(如工件表面不平整,视觉定位未补偿高度差):使用带自动对焦功能的设备,通过视觉识别工件高度后,自动调整聚焦镜位置,确保不同区域的激光焦点均落在表面。
- 聚焦镜脏污、光路偏移会导致激光光斑能量分布不均(中心强边缘弱),打标时中心颜色深、边缘浅。
-
稳定激光电源与冷却系统
- 激光电源电压波动(如车间供电不稳)会导致输出功率忽高忽低,表现为打标颜色时深时浅。
- 解决:为设备配备稳压电源(输出电压波动≤±5%),检查激光电源风扇是否正常运行(避免过热导致功率衰减)。
- 冷却水温过高或水流不均:激光管冷却不足会导致功率不稳定,需确保水箱水温≤35℃,水管无弯折(水流速≥2L/min),定期更换冷却液(避免水垢堵塞)。
- 激光电源电压波动(如车间供电不稳)会导致输出功率忽高忽低,表现为打标颜色时深时浅。
-
减少环境光与振动干扰
- 强环境光(如阳光、车间灯)会干扰视觉系统对工件表面的识别,间接导致定位偏差和参数适配错误。
- 解决:加装遮光罩,使用低照度相机(适应暗环境),确保视觉拍摄时工件表面光照均匀(无明暗光斑)。
- 设备振动(如附近机床运行)会导致工作台轻微晃动,打标时激光作用位置偏移。
- 解决:将设备放置在独立地基上,底部垫防震垫,拧紧工作台固定螺丝,避免与振动源共用同一电源线路。
- 强环境光(如阳光、车间灯)会干扰视觉系统对工件表面的识别,间接导致定位偏差和参数适配错误。
四、软件与算法优化
-
启用 “灰度补偿” 功能 部分高端视觉打标软件支持 “灰度打标”,可根据视觉识别的工件表面亮度差异,自动调整对应区域的激光功率(亮区功率提高,暗区功率降低),平衡颜色均匀性。
-
修正镜头畸变与透视误差 视觉镜头边缘畸变会导致边缘区域的工件尺寸识别偏差,打标时参数适配错误(如边缘区域实际速度比设定值快,颜色偏浅)。
- 解决:在视觉软件中加载镜头畸变矫正参数(厂商提供),或通过 “透视变换” 功能,将倾斜拍摄的图像校正为正投影,确保参数计算与实际打标区域一致。
总结:快速排查流程
- 用同一工件多次打标,观察颜色不均是否有固定规律(如边缘偏浅、中心偏深)→ 优先检查光路与聚焦;
- 更换新工件测试,若仍不均 → 排除材料问题,检查激光参数与电源稳定性;
- 关闭视觉系统,用固定坐标打标,若颜色均匀 → 问题出在视觉定位或联动校准,需重新标定;
- 若固定坐标打标仍不均 → 排查硬件(镜片、激光管、冷却系统)。
通过以上步骤,可精准定位颜色不均的根源,核心是确保 “视觉定位准、激光能量稳、材料吸收均” 三者协同。
