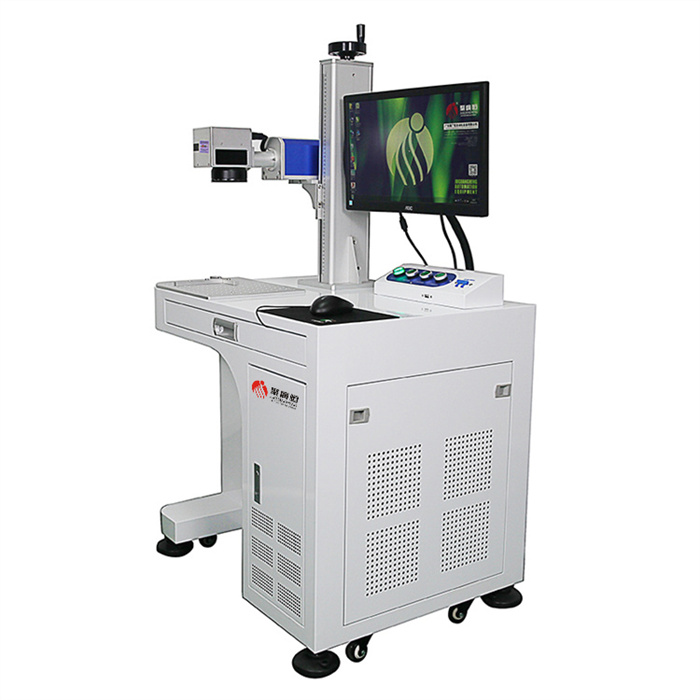

一、 核心硬件故障：振镜单轴电机 / 驱动板损坏
这是最常见的内因，振镜 X/Y 双轴中，某一根轴的电机或驱动板局部失效，会导致对应方向的扫描动作中断。
- 具体诱因
- 单轴电机线圈局部短路：电机能小幅度摆动，但无法到达设定的极限位置，导致图形边缘 / 局部缺失。
- 驱动板单轴通道烧毁：驱动板负责控制 X/Y 轴的两路信号，其中一路损坏会直接让对应轴 “罢工”。
- 电机轴承卡顿：轴承磨损或进灰后，在某一角度卡住，无法完成全行程扫描，对应区域无打标轨迹。
- 判定特征
- 缺失区域固定且规律：比如所有图形的右侧边缘都缺失，或横向线条断成一截一截。
- 用软件测试单轴运动：进入振镜自检模式，单独控制 X 轴或 Y 轴运动，若某一轴无法到达指定位置，或运动卡顿，即可判定该轴故障。
- 排除参数、光路问题后，缺失现象仍持续。
- 处理建议
- 轻微卡顿：断电后用无尘布蘸无水乙醇擦拭电机轴承，清除灰尘异物，手动轻推电机轴测试灵活性。
- 电机 / 驱动板损坏：联系售后更换单轴电机或驱动板，无需整机更换（成本更低）。
二、 信号传输问题：单轴控制线接触不良 / 断裂
振镜的 X/Y 轴信号由独立控制线传输，某一路信号线松动、氧化或断裂，会导致对应轴的控制信号中断，引发局部缺失。
- 具体诱因
- 控制线接头氧化 / 松动：振镜与控制卡的连接线接头，某一轴的针脚氧化或松动，信号时断时续。
- 控制线内部断裂：线缆长期弯折、拉扯，导致单轴信号线内部断线（外部看不出损伤）。
- 控制卡单轴输出口故障：控制卡负责输出 X/Y 轴信号，某一口损坏会让对应轴无信号。
- 判定特征
- 缺失区域偶尔恢复：晃动连接线或重新插拔接头后，缺失现象可能暂时消失。
- 更换数据线后故障消失：换一根全新的振镜控制线，若局部缺失问题解决，说明原线缆故障。
- 处理建议
- 清理接头：用棉签蘸酒精擦拭控制线接头的针脚，去除氧化层，重新插拔并紧固。
- 更换控制线：选用原厂屏蔽线，避免信号干扰；布线时避免弯折、拉扯。
- 控制卡故障：更换控制卡或维修对应输出口。
三、 参数设置问题：扫描幅面 / 限位参数误设
这类属于 “假性故障”，因参数设置不当，振镜扫描范围被限制，导致超出设定范围的图形局部被 “截断”。
- 具体诱因
- 扫描幅面参数被改小：软件中设置的振镜扫描幅面（如 100×100mm）远小于图形尺寸，超出部分无法打标。
- 限位参数误设：振镜的 X/Y 轴限位参数被调低，电机到达限位位置后自动停摆，导致边缘缺失。
- 标刻延时参数不匹配：某一轴的延时参数设置错误，导致该轴启动 / 停止延迟，图形局部重叠或缺失。
- 判定特征
- 缺失区域刚好在图形边缘：所有超过设定幅面的图形，边缘都统一缺失。
- 恢复出厂参数后故障消失：将振镜的扫描幅面、限位、延时等参数恢复默认值，重新打标，局部缺失问题解决。
- 处理建议
- 恢复振镜出厂参数，再根据实际需求微调幅面和速度，严禁随意修改限位参数。
- 测试不同尺寸图形：用小尺寸图形（在幅面内）打标，若无缺失，说明是幅面参数问题。
四、 光路与机械干涉：局部光路被遮挡 / 振镜摆动受阻
外部物理因素导致振镜运动受限或光路被挡，也会引发局部缺失，容易被误判为振镜本身故障。
- 具体诱因
- 光路局部遮挡：聚焦镜、反射镜表面有局部污渍 / 划痕，或有异物（如粉尘、碎屑）附着，导致对应区域的激光被遮挡。
- 振镜机械干涉：振镜外壳松动，或周围有螺丝、线材等异物，导致电机在某一角度摆动时被卡住。
- 焦距偏差：局部打标面不在焦平面上，激光能量过弱，看似 “缺失”，实际是打标痕迹太浅。
- 判定特征
- 清洁镜片后缺失消失：擦拭聚焦镜、振镜镜片后，局部打标轨迹恢复。
- 手动检查无干涉：断电后轻推振镜电机轴，观察是否有异物阻挡，外壳是否与电机碰撞。
- 处理建议
- 全面清洁光学镜片：用无尘布蘸无水乙醇擦拭聚焦镜、振镜镜片、激光器出光口，去除污渍异物。
- 排查机械干涉：紧固振镜外壳螺丝，清理周围异物，确保电机摆动无阻碍。
- 重新校准焦距：确保打标面完全处于焦平面内，避免因焦距偏差导致的 “隐性缺失”。
总结：快速定位局部缺失原因的 3 步排查法
- 恢复参数测试：恢复振镜出厂参数，用小尺寸图形打标，排除参数问题；
- 单轴自检测试：用软件单独控制 X/Y 轴运动，判定是否单轴硬件故障；
- 清洁与接线测试：清洁镜片 + 更换控制线，排除光路和信号问题。
